有机硅改性丙烯酸树脂

有机硅UV树脂，化学名称为光固化有机聚硅氧烷；兼具有机硅的优异性能及光固化高效、节能的特点。

有机硅UV树脂分类(5大类）

1：硫醇-烯烃官能化聚硅氧烷

2：苯乙烯基聚硅氧烷

3：乙烯基醚官能化聚硅氧烷

4：环氧官能化聚硅氧烷

5：丙烯酸酯化聚硅氧烷

有机硅改性丙烯酸树脂的方法有物理共混法和化学改性法。

（1）物理共混法

将有机硅聚合物直接加入到丙烯酸树脂中，物理共混法也称为冷拼法，是材料改性的常用方法之一。

特点：由于有机硅氧烷和丙烯酸酯的极性相差很大，容易发生相分离，因此乳液的稳定性不高，储存期短，其耐候性和附着力的提高并不明显。使用增容剂可改善二者的相容性，实现有机硅氧烷与聚丙烯酸酯体系良好的共混。

（2）化学改性法

通过化学改性，可改善聚硅氧烷和聚丙烯酸酯的相容性，抑制有机硅分子表面迁移，使二者分散均匀，从而达到改善聚丙烯酸酯物理机械性能的目的。化学改性法根据反应机理可分为以下几种：缩（聚）合法、硅氢加成法、自由基共聚法等。

常用的改性环氧树脂的有机硅化合物：

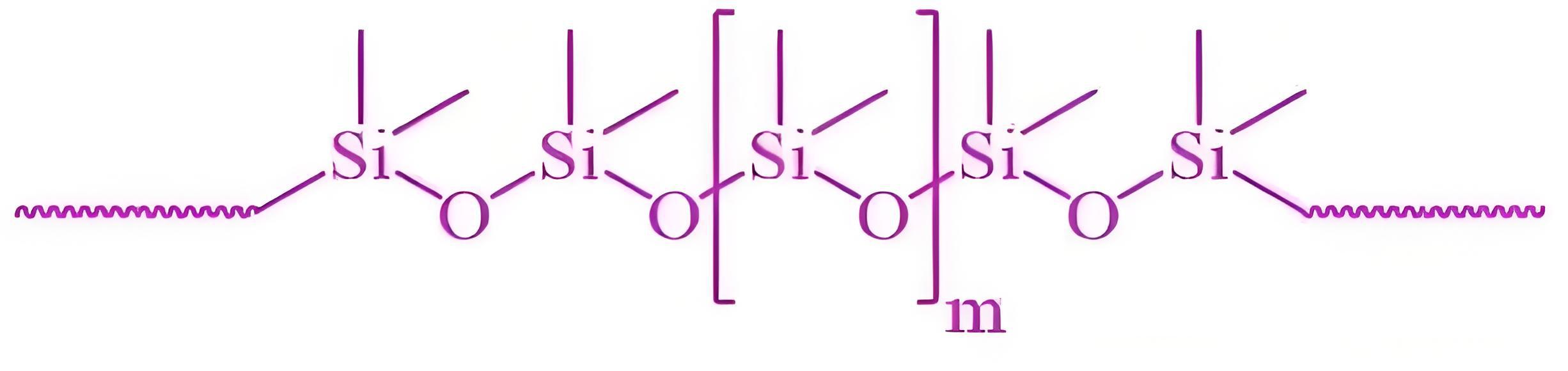

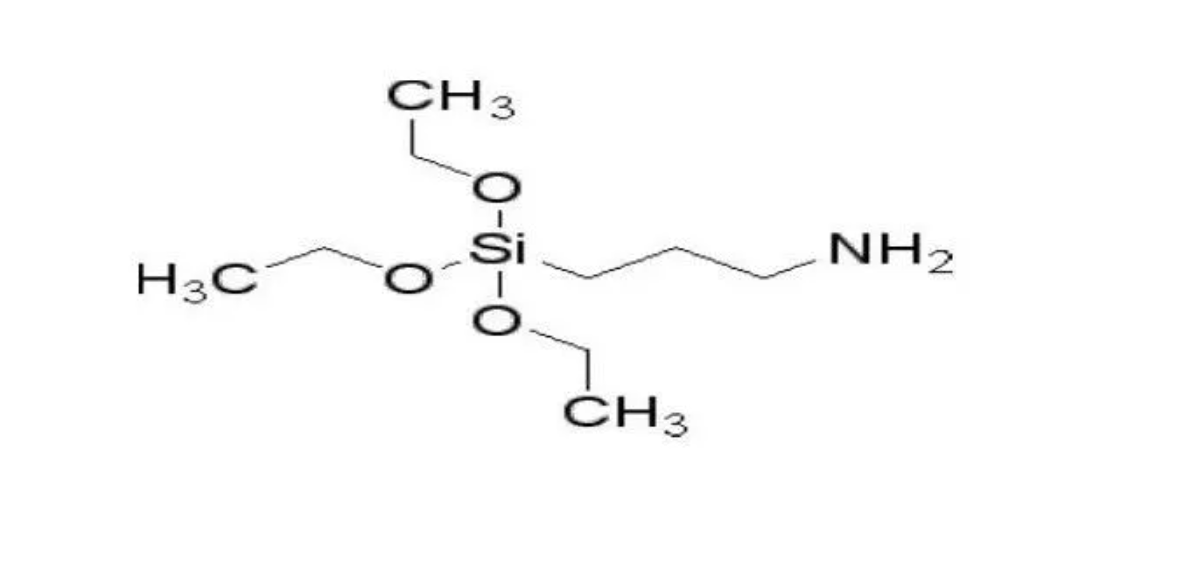

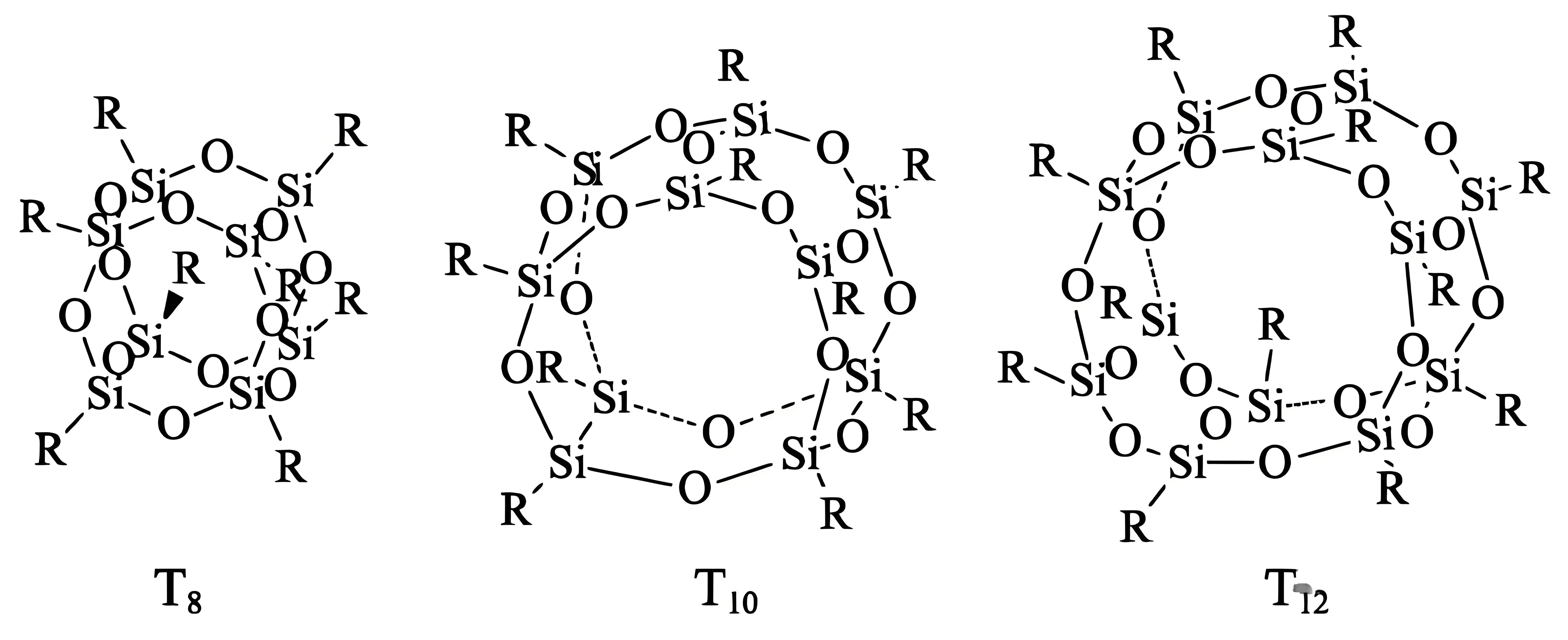

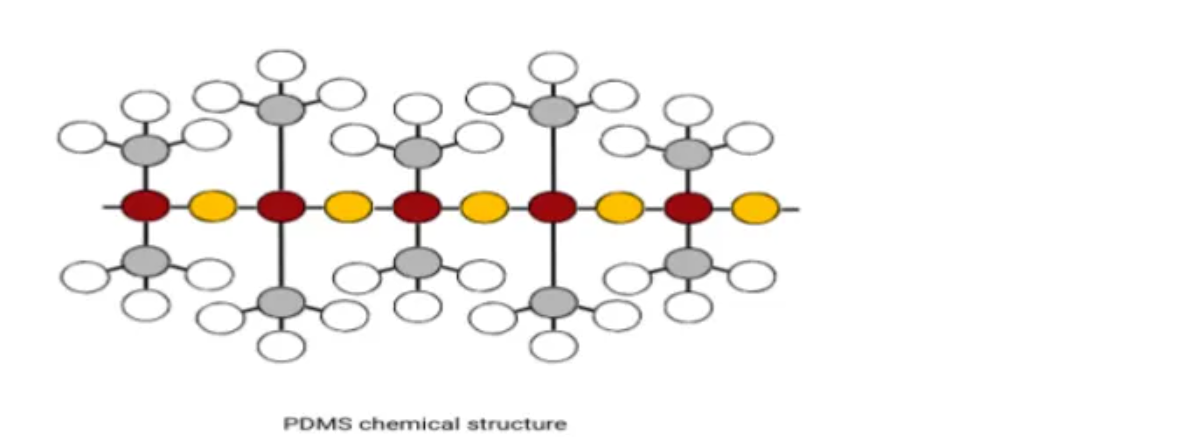

聚二甲基硅氧烷(PDMS)、硅烷偶联剂和有机-无机杂化纳米粒子[多面体低聚倍半硅氧烷(POSS)]等。





举例：

聚硅氧烷在环氧树脂中的应用

① 提高韧性，在其结构中引入柔性Si-O键，使聚合物链段易于旋转，并能有效地消除环氧树脂固化物的内应力，从而达到增韧效果；

② 提高耐候性，Si-O键具有强烈的极性和离子化趋势，能有效增强环氧树脂固化物的抗氧化性；

③ 提高耐热性，Si-O键的键能远比C-C键要高，有利于提高环氧树脂固化物的耐热性：

④ 提高耐湿性，Si-O键具有较低的表面能和较好的疏水性，使环氧树脂固化物的极性降低。

有机硅树脂的特性

1）有机硅树脂最突出的性能之一是优异的热氧化稳定性。在250℃条件下加热24小时后，有机硅失重仅为2%～ 8%，聚碳酸酯为55.5%，聚苯乙烯为65.6%，环氧树脂为22.7%；在350℃条件下加热24小时后，一般有机树脂失重为70%～ 99%，而有机硅树脂失重低于20% [2] 。

（2）有机硅树脂另一突出的性能是优异的电绝缘性能，在宽的温度和频率范围内能保持良好的绝缘性能。一般有机硅树脂的电击穿强度为50kV mm、体积电阻率为1013～ 1015Ψ·cm、介电常数为3、介电损耗角正切值在10- 3左右。

（3）有机硅树脂还具有突出的耐候性，即使在紫外线强烈照射下也耐泛黄，是任何一种有机树脂所望尘莫及的。此外，有机硅树脂还具防水、防盐雾、防霉菌等特性。
