从黑到亮：双固化 (UV+热固化) 如何破解深色基材的百年难题？

在工业涂装与材料加工领域，深色基材的表面处理长期被视为技术攻坚的"无人区"。无论是汽车内饰的钢琴黑面板、家电产品的金属哑光涂层，还是消费电子领域的深色复合材质，传统单固化体系（如纯UV固化或纯热固化）始终面临一个核心矛盾：深色基材由于吸光性强，传统单一UV固化常因光线穿透不足导致深层固化不彻底，引发附着力差、表面收缩不均等问题。这一矛盾在新能源汽车、智能家居等新兴产业爆发的今天愈发尖锐，倒逼行业加速向双固化体系（UV+热固化）升级迭代。

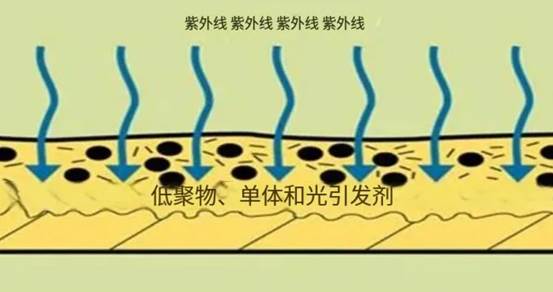

UV+热固化协同机制示意图传统UV固化依赖光引发剂吸收紫外光产生自由基，但当涂料应用于深色基材时，高浓度颜料（如炭黑）或深色底材会形成天然光屏障。

实验数据显示，厚度超过50μm的黑色涂层对365nm紫外光的透过率不足5%，导致涂层底部交联度仅达理论值的30%-40%。这种固化缺陷直接表现为涂层耐候性下降、耐磨性不足，在汽车内饰件、电子产品外壳等高端领域尤为突出。

热固化体系虽能规避光穿透问题，通过热传导也可以实现均匀固化，但动辄150℃以上的高温不仅导致材料变形风险，尤其对热敏感基材（如塑料、复合材料）更易引发变形。更与当前制造业追求的"低碳冷工艺"趋势背道而驰。

采用纯热固化工艺时，深色ABS外壳的良品率仅为72%，而能耗成本占涂装总成本的35%以上。这些正是单固化体系陷入发展瓶颈的根源所在——在深色基材的物理特性与新兴制造需求之间，传统技术实际上已触及行业天花板。

汽车深色金属漆面涂装

双固化体系（UV+热固化）则为解决深色基材的固化难题提供了创新性解决方案

双固化体系通过UV光引发快速表面交联形成初始结构，再借助热固化完成深层聚合反应，既解决了光穿透限制，又提升了材料整体致密性。

这种协同机制尤其适用于含炭黑、深色颜料的复合材料，其热固化阶段的分子链运动可填补UV固化后的微孔缺陷，使材料在120-150℃热固化后剪切强度提升40%以上。

深色基材表面处理工艺

汽车深色金属漆面效果

双固化体系的破局逻辑

双固化体系通过UV光与热能的时序性协同，实现了从材料界面到深层结构的全维度控制，具体突破体现在三个维度：

1、能量穿透的梯度设计UV阶段采用高能量短波光源（如LED-UV）快速固化表层，形成致密保护膜；热固化阶段则通过梯度升温（50-120℃）激活深层潜伏性固化剂，使交联反应从表层向基体内部逐层推进。化工巨头巴斯夫的实验证实，该工艺使涂层内应力降低32%，与基材的结合强度提升至8.5MPa。

2、化学反应的时空解耦通过设计UV敏感基团（如丙烯酸酯）与热活化基团（如封闭型异氰酸酯）的正交反应体系，实现固化过程的精准控制。这种"分阶段交联"策略使涂层在保持高硬度（≥3H）的同时，断裂伸长率仍能达到15%以上，彻底解决了传统工艺中刚性与韧性的矛盾。

3、工艺窗口的动态适配智能化双固化设备可根据基材色度、厚度实时调整UV剂量与热风参数。芯率智能开发的AI控制模块，能将深色基材的固化良率从单UV的68%提升至98%，能耗却降低40%。这种动态适配能力，使双固化体系成为应对个性化制造需求的"柔性解决方案"。

UV固化设备工作原理

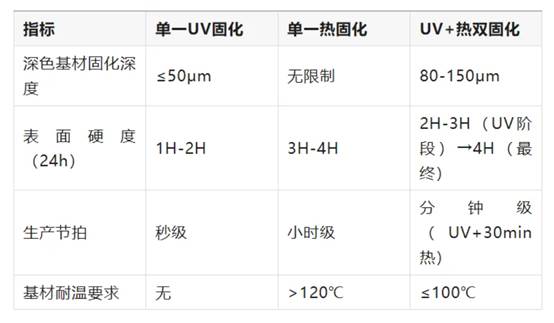

关键性能对比

从单固化到双固化的技术跨越，本质上是制造业从"经验驱动"向"数据驱动"转型的缩影。

双固化体系通过光热协同效应，实现了深色基材从表及里的全维度固化。实验数据显示，采用UV预固化（3-5秒辐照）与后续80℃热固化（30分钟）组合工艺的聚氨酯-丙烯酸酯涂层，在黑色ABS基材上的划格附着力达到5B级，且耐湿热性（85℃/85%RH）超过1000小时无脱落。

随着纳米光敏助剂和低温热引发剂的开发，该体系有望在5G通信设备黑色外壳、深色新能源电池封装等领域实现更高效应用。

值得关注的是，部分企业已推出双固化智能调控技术，通过实时监测固化度动态调整UV/热能量配比，使深色基材的固化均匀性误差控制在±3%以内。

当光与热的能量在纳米尺度上精准共舞，深色基材的"黑"不再是技术障碍，而成为展现材料美学的绝佳画布——这或许正是工业文明"化腐朽为神奇"的现代诠释。这种技术融合不仅突破了材料局限，更为高端制造提供了精准的工艺窗口。
